上海穆弗思设备工程

池式地漏

400*400;500*500;600*600

其他尺寸可定制

•高度可定制

•出水口可选择竖向或者侧向，管径DN50/75/110

•使用位置：Ø单一大水量排放点Ø多路进水管集中排放点

•出水口带整体式地漏，含杂物篮，可拆卸型水封及管道接口

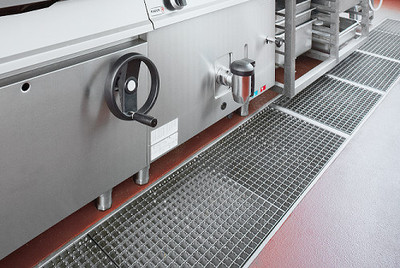

模块化排水槽

•外宽尺寸/mm：200~600

•长度和高度可定制

•内置坡度，V型底部，无存水

•使用位置：持续性排水点

•可接入侧面进水管

•可选择侧向排水或竖向排水，出水管管径DN50/75/110

•出水口带整体式地漏，含杂物篮，可拆卸型水封及管道接口

缝隙式排水槽

•收水缝宽/mm：15/20

•长度和高度可定制

•内置坡度，V型底部，无存水

•端口设置检修和出水口，出水口带整体式地漏，含杂物篮，可拆卸型水封及管道接口•使用位置：持续性排水点，瞬时水量不应太大的区域，例如冷库、清洗间等

•可在检修口处接入侧面进水管

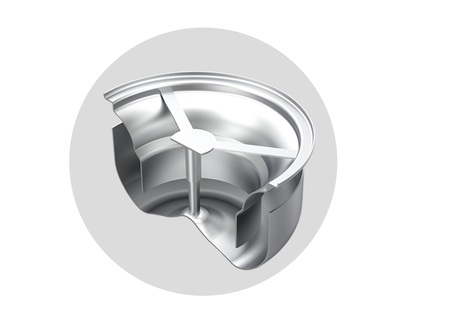

卫生级商用地漏

•外宽尺寸mm：120*120

•高度mm: 90/100

•内置可拆卸型存水弯，水封高度50mm

•EPDM橡胶密封圈，双重阻隔返气，100%防空虫害风险

•排水量：0.85L/s

•使用位置：冷库、库房、干货区域、卫生间、通道等

•可在检修口处接入侧面进水管

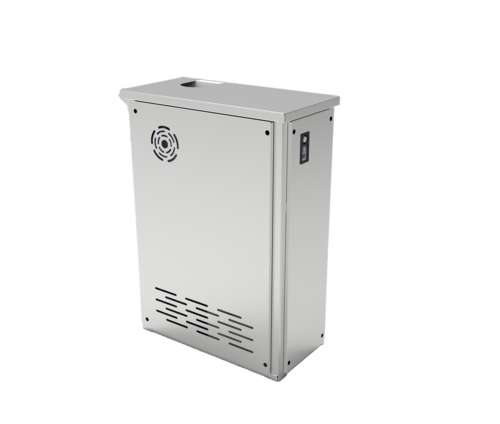

MFMini 厨下型油水分离器　各部件说明：

1、进水管。废水通过进水管进入油水分离器，进水口提供DN25,32,40三种规格管径接头，可从上端或侧面进水。

2、集渣盒。对废水进行固液分离，过滤并收集固体残渣，有效防止排水管路堵塞。

3、油水分离舱。油水分离舱内设置导流板使油脂浮于废水上层，设置中间隔板控制液面高度。

4、加热装置。油水分离舱下部设置加热装置，保证油脂的流动性及油水分离效果。

5、撇油轮。将油脂收集区的表面浮油撇至刮油槽，撇油轮采用亲油斥水、耐磨高分子材料，有效控制排出油脂中的含水量。

6、刮油槽。将撇出的浮油刮入集油盒。

7、集油盒。对排出的油脂进行收集，集油盒设置液位传感器，油满报警，防止溢油。

8、出水管。处理后的废水经出水管排入市政管网或楼宇集中集水装置。

9、控制系统。自动控制设备运行，显示设备运行情况，安全可靠。

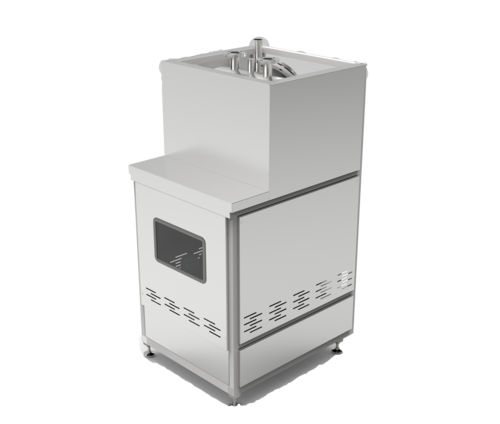

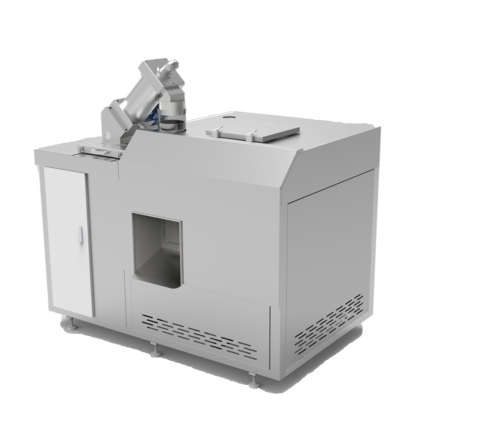

放置区域：地下机房设备间，

可配合各类油脂分离器前端使用

功能：处理餐饮废水中各类粗渣和湿垃圾

特点：

-解决油脂分离设备间异味

-降低垃圾处置和清洁费用

-减轻物业日常工作

-降低物业综合成本　

工作原理：

粗渣和湿垃圾收集　->　粉碎研磨　->　脱水灭菌　->　干燥垃圾　（脱水率达70%）

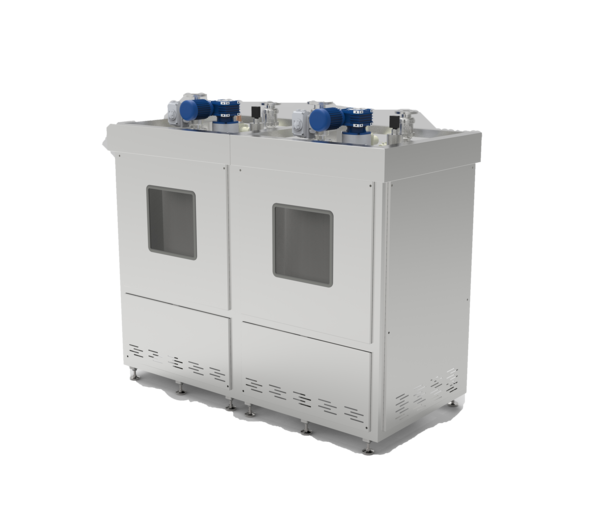

我们更关注并解决设备中的焦点问题！

-智能除渣装置：自动感应启动，变径螺杆推渣，2套废水出水口；

-自带反冲洗系统，减轻物业日常工作；

-智能排油装置：精确探测油层厚度，只排油，不排水！

-2套油脂层加热系统，即使在北方的冬季，也无需担心油脂层的收集和排放

-电磁阀自动补水，自动提升排放液位，油脂排放更加精确；

-智能电控系统，西门子PLC和触摸面板，全英文动画界面，中英文双语；

-控制柜全程显示工作状态，内存操作手册，自动记录运行效果和故障，并自动传送信息。

-304和316不锈钢材质可选，板材厚度5mm

-设备宽度仅为1360mm (各种型号宽度一致)

-处理流量：4L/s, 7L//s, 10L/s, 15L/s, 20L/s (其他型号烦请另行咨询）
